產品介紹

旋風式天然氣過濾分離器采用旋風子作為分離元件，主要用于去除天然氣中粒徑大于10μm的固體顆粒雜質和液滴，對于10μm以上的固體顆粒雜質去除率應大于99%，對于液滴的去除效率相對較低。旋風分離器主要用于雜質和液滴含量較高的氣質場所，常用作預分離設備，減輕后續過濾分離器的處理負荷。

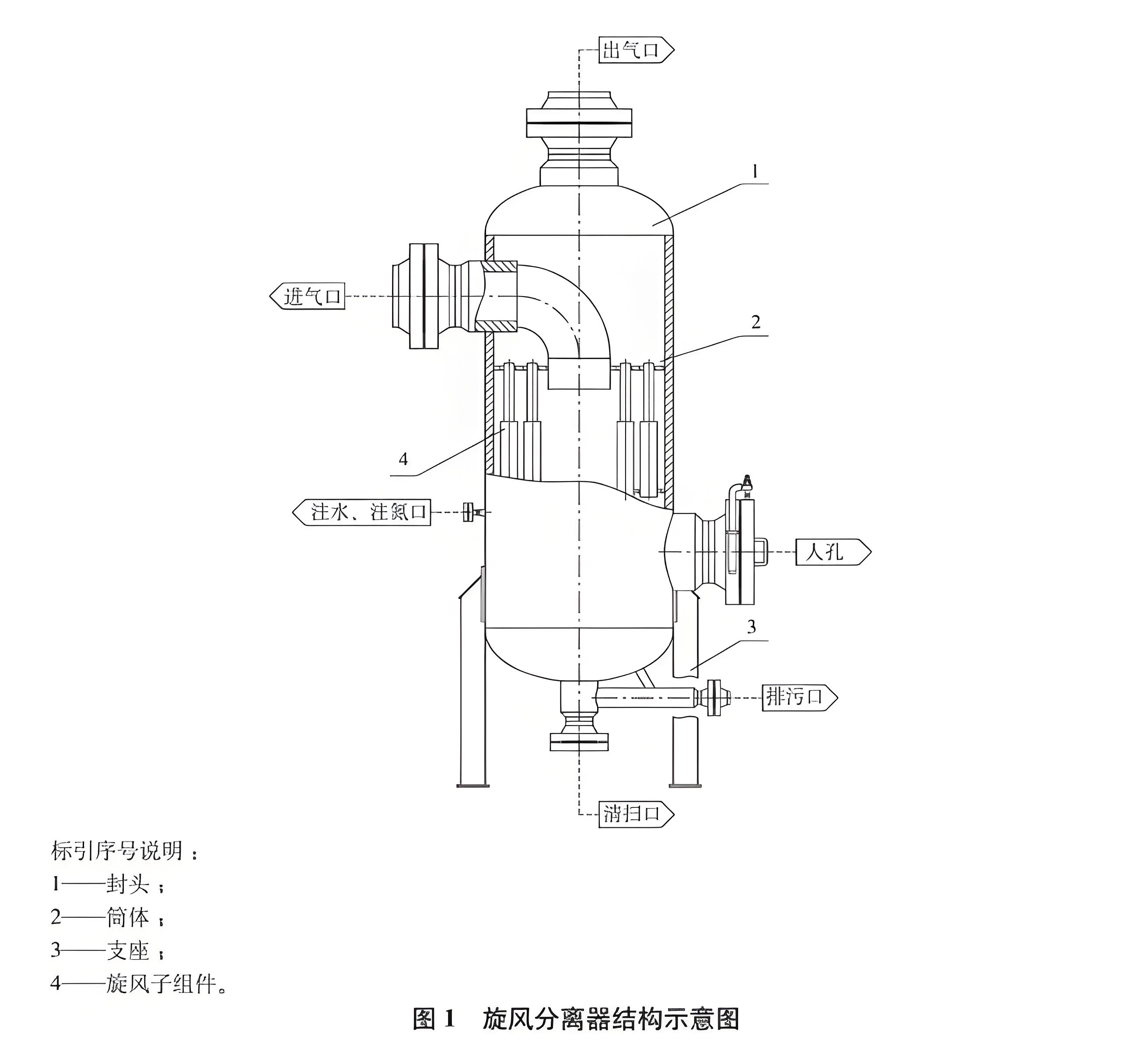

旋風分離器的總體結構主要由筒體、封頭、進氣室、排氣室、集塵室、旋風子組件、檢查孔、工藝開口等部件組成。進氣室、排氣室和集塵室分別由上下隔板隔開。旋風分離器的核心是旋風子組件，多根較小尺寸的旋風子組裝在一起，分流處理含有雜質的天然氣，實現高效分離與低壓降、小尺寸的完美結合。

含有雜質的氣體由旋風分離器的進氣口進入氣體分配室后進入多個旋風子中，在單根旋風子中，離心力的作用使得重相從多相混合物中分離出來，并集結到旋風管內壁上，最終與其它旋風子中的分離相一起從筒體的排污口中排出。經過凈化的氣體從升氣管進入殼體集氣室，然后從出氣口排出。

技術參數

分離效率：＞10μm，99%；5-10μm，98.5%

壓降：0.015Mpa

工作壓力：1.0-10MPa

工作溫度：- 20℃-80℃

材質：碳鋼，不銹鋼

性能優勢

分離效率高

對于≥10μm 的固體顆粒，分離效率可達 99% 左右，能有效去除天然氣中的大部分雜質，如灰塵、鐵銹等，提高天然氣的純凈度。

在一定的入口氣速和入口液體濃度范圍內，氣液分離效率隨著入口氣速和入口液體濃度的增加而增大，與氣固分離相比，氣液分離效率要高 2%-6%，出口液滴粒徑不大于 4μm。

結構簡單

主要由圓筒形容器和氣流旋轉裝置組成，沒有復雜的傳動部件和動力設備，相比其他類型的分離器，如重力分離器等，其結構更加緊湊、簡單，占地面積小，安裝和維護成本低。

操作范圍廣

可以在較寬的流量和壓力范圍內穩定運行，適應不同工況下的天然氣處理需求。例如，在天然氣井口氣處理中，無論是井口壓力較高的情況，還是在管道輸送過程中的不同壓力和流量變化，旋風分離器都能較好地發揮作用。

對不同粒徑的顆粒和液滴都有一定的分離效果，可處理顆粒較小、密度差異較大的固體顆粒與氣體或液體的混合物，適用于天然氣中固體雜質和液態雜質的分離。

壓降相對較低

一般單臺旋風分離器在工況點壓降通常不大于 0.05MPa，正常工作時的壓力損失較小，不會對天然氣的輸送和后續使用造成較大的壓力影響，從而保證了天然氣系統的正常運行。

耐高溫、耐高壓、耐腐蝕

外殼通常采用碳鋼、不銹鋼等金屬材料制造，內部關鍵部件采用耐磨、耐腐蝕的合金材料或特殊涂層處理，可在 - 20℃-80℃的溫度范圍內正常工作，能夠承受 1.0MPa-10.0MPa 的壓力，適應大多數天然氣輸送和使用環境的溫度和壓力變化，具有良好的穩定性和安全性。

應用行業

天然氣開采領域

在井口處，剛開采出來的天然氣往往含有大量的固體顆粒（如巖石碎屑、砂粒）和液體（如水、凝析油）雜質。旋風式天然氣過濾分離器可以高效地分離這些雜質，避免其進入后續的輸送管道和處理設備。例如，在一些沙漠地區的氣田，井口天然氣中沙塵含量較高，旋風式分離器能夠有效去除這些沙塵，使天然氣達到初步凈化的目的，為后續的脫水、脫硫等處理工序提供相對潔凈的原料氣。

對于海上天然氣開采平臺，空間有限且環境惡劣。旋風式分離器的結構緊湊、占地面積小的優勢就得以體現。它可以對開采出的天然氣進行現場初步分離，減少雜質對平臺設備的損害，并且方便安裝和維護，確保海上天然氣開采作業的順利進行。

天然氣輸送管道系統

在長距離天然氣輸送過程中，雜質可能會在管道內積累，導致管道堵塞、腐蝕等問題。旋風式天然氣過濾分離器可以安裝在管道沿線的增壓站或者分輸站等位置，對天然氣進行過濾分離。這樣可以去除管道內生成的鐵銹顆粒、凝液等雜質，保證天然氣的質量，降低管道維護成本，延長管道的使用壽命。

當不同氣源的天然氣在管道中混合輸送時，其雜質成分和含量可能會發生變化。旋風式分離器能夠適應這種情況，對混合后的天然氣進行有效過濾，確保輸送天然氣的穩定性和安全性。

天然氣處理廠

在天然氣處理廠，旋風式天然氣過濾分離器是預處理環節的關鍵設備。它可以對進入處理廠的天然氣進行初級分離，去除其中的固體和液體雜質，為后續的深度凈化過程（如化學吸收脫硫、分子篩脫水等）提供優質的原料氣。例如，在天然氣脫硫處理前，使用旋風式分離器去除其中的液滴和固體顆粒，可以防止雜質影響脫硫劑的活性，提高脫硫效率。

對于天然氣液化工廠（LNG 工廠），對天然氣的純凈度要求極高。旋風式分離器可以在天然氣液化前進行高效的氣 - 液 - 固分離，確保進入液化單元的天然氣符合液化工藝的要求，避免雜質在液化過程中結晶或者堵塞設備，保證液化過程的順利進行。

工業燃氣應用領域

在以天然氣為燃料的工業鍋爐、加熱爐等設備的供氣系統中，旋風式天然氣過濾分離器可以安裝在燃氣進口處。它能夠過濾分離天然氣中的雜質，防止雜質堵塞燃燒器的噴嘴，保證天然氣的穩定燃燒，提高燃燒效率，同時也能減少雜質對設備內部的腐蝕和磨損，延長設備的使用壽命。

在天然氣發電站，燃氣輪機對進氣質量要求嚴格。旋風式天然氣過濾分離器可以作為前置過濾設備，為燃氣輪機提供清潔的天然氣，避免固體顆粒和液滴對燃氣輪機葉片造成侵蝕和損壞，確保發電站的安全、高效運行。
