產品介紹

天然氣過濾分離器是以離心分離、絲網捕沫和凝聚攔截的機理，對天然氣進行粗濾、半精濾、精濾的三級過濾設備。適用于天然氣、城市煤氣、礦井氣、液化石油氣、空氣等多種氣體。是石化、冶金、燃氣等工業部門必不可少的凈化設備。

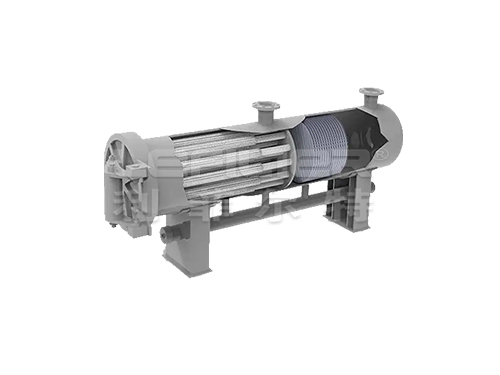

過濾分離器主要由濾芯、殼體、快開盲板、積液包以及內外部件組成，內件主要包括隔板、過濾濾芯和葉片分離器。過濾分離器以臥式結構為主，內部隔板將殼體分為進料腔和出料腔，過濾濾芯固定在隔板上。天然氣首先從進氣口進入進料腔，氣體中夾帶的較大固體顆粒和液滴在重力作用下沉積到殼體底部，液滴匯集后流入積液包。在經過初步沉降分離后，天然氣由外向內通過過濾濾芯，氣體中未沉降的細小固體雜質和較大液滴被攔截在濾芯外表面，凈化后的天然氣由濾芯內部進入出料腔。在出料腔設有葉片分離器，通過改變天然氣流道，使得氣體中夾帶的小液滴碰撞聚結成大液滴后沉降，匯入積液包。天然氣通過過濾濾芯和葉片分離器兩次分離后，由殼體出氣口進入下游，從而實現氣固、氣液的分離。最后潔凈的天然氣流出過濾分離器。

技術參數

處理量：根據實際情況設計

過濾精度：0.1μm-100μm

工作壓力：0.1-10Mpa

工作溫度：-15℃到+80℃?

過濾效率：99.98%

初始壓降：0.01Mpa

進出口管徑：DN15-DN400

材質：碳鋼、不銹鋼，具體根據實際工作環境要求

設計標準：GB/T150，具體根據實際工作場景要求

性能優勢

?高效除雜?：天然氣過濾分離器能夠高效去除天然氣中的固體雜質和液態雜質，確保氣體純凈。其過濾精度高，能夠去除5um及以上的粉塵和液滴，過濾精度高達99.99%?；

?結構先進?：采用臥式快開盲板設計，結構先進，分為兩段式過濾。第一段通過聚結濾芯過濾，去除5um及以上的粉塵和液滴；第二段采用葉片式分離器，進一步分離氣體中的液滴，提升分離效率和精度?；

?容塵量大?：天然氣過濾分離器具有較高的容塵能力，能夠在長時間運行中保持高效過濾，減少維護頻率和維護成本?；

?運行平穩?：設備運行平穩，投資運行費用低，安裝使用簡便，適用于多種氣體，如天然氣、城市煤氣、礦井氣、液化石油氣、空氣等?；

?適用范圍廣?：適用于天然氣集輸站、壓氣站、分輸站、清管站、末站等多種應用領域，確保輸氣和燃氣設備的安全運行，滿足管道輸送及用戶對天然氣質量的要求?；

?維護方便?：當系統壓降達到50KPa時，應停止進氣開始清洗過濾元件，同時啟動備用設備保持連續生產?；

應用行業

適用于天然氣、城市煤氣、礦井氣、液化石油氣、空氣等多種氣體。是石化、冶金、燃氣等工業部門必不可少的凈化設備。
