啟動器綜合臺電壓失真度檢測的重要性

啟動器綜合臺作為工業設備中關鍵的電力控制單元，其電壓輸出質量直接影響設備的運行效率和安全性。電壓失真度是衡量電能質量的核心參數之一，通常指電壓波形相對于標準正弦波的畸變程度，主要由諧波、間諧波或瞬態干擾引起。過高的電壓失真可能導致設備過熱、控制系統誤動作、絕緣材料老化甚至設備損壞。因此，對啟動器綜合臺進行電壓失真度檢測，既是保障設備穩定運行的基礎，也是預防電力事故、提升能效的關鍵技術手段。通過系統化檢測，可定位問題根源，為設備維護與電能質量優化提供科學依據。

檢測項目與核心指標

在啟動器綜合臺電壓失真度檢測中，主要涵蓋以下項目：
1. 總諧波失真率（THD）：衡量所有諧波分量與基波分量的比值，通常要求不超過5%；
2. 電壓波動與閃變：評估電壓幅值的瞬時變化對敏感設備的影響；
3. 各次諧波分量分析：針對2次至50次諧波的單獨測量，識別主要諧波源；
4. 間諧波與高頻噪聲：檢測非整數倍基波頻率的干擾成分；
5. 電壓不平衡度：三相系統中各相電壓幅值差異的量化評估。

檢測儀器與技術設備

為實現測量，需采用儀器組合：

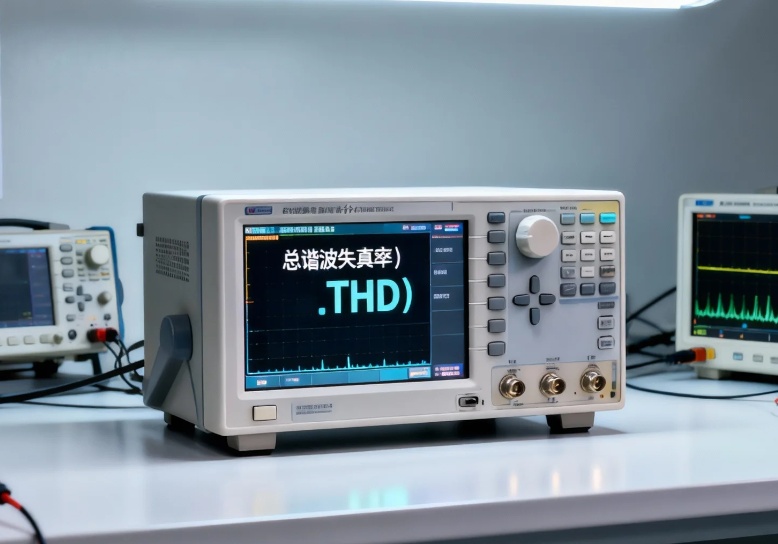

- 電能質量分析儀：配備高精度ADC模塊，支持THD、諧波頻譜等參數實時顯示；
- 數字存儲示波器：用于捕獲瞬態波形，采樣率需≥200MS/s；
- 頻譜分析儀：分析高頻干擾成分，頻率范圍覆蓋0-10MHz；
- 程控交流電源：模擬不同負載條件下的電壓輸出特性；
- 數據記錄儀：連續記錄長期運行中的電壓波動數據。

檢測方法與實施步驟

標準檢測流程包括：
1. 預處理階段：斷開非必要負載，確保測試環境電磁干擾≤40dBμV；
2. 儀器校準：使用標準信號源對測量設備進行零點與量程校準；
3. 多工況測試：分別在空載、額定負載、過載20%條件下采集數據；
4. 同步采樣：采用鎖相環技術實現電壓信號與基波頻率的同步捕獲；
5. 數據處理：通過FFT算法進行頻譜分析，計算各次諧波占比及總失真度。

檢測標準與規范依據

檢測需遵循以下標準體系：
- GB/T 14549-1993《電能質量 公用電網諧波》規定THD限值為5%；
- IEC 61000-4-30：明確A級電能質量測量設備的精度要求；
- IEEE 1159-2019：對電壓波動監測的采樣周期與數據窗提出具體要求；
- 行業特殊規范：如汽車生產線啟動器要求3次諧波含量≤3%，5次≤2%。

結語

通過系統化的電壓失真度檢測，可有效評估啟動器綜合臺的供電質量，預防因諧波過載引發的設備故障。實際應用中需結合檢測數據，采取加裝濾波器、優化接地系統或調整負載分配等整改措施，確保電力系統的穩定運行。
