產品介紹

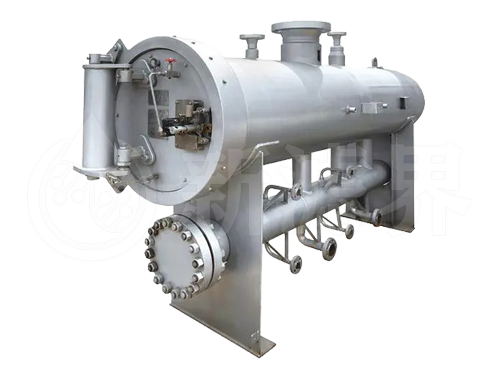

聚結器作為一種氣、固、液高效過濾分離設備，用于天然氣、煤層氣等，去除天然氣中的塵土、鐵銹等固體顆粒和液滴，減少含有雜質的氣體在傳輸過程中對壓縮機、流量計和燃燒器等儀器和儀表的損害，高性能的氣液聚結器對保護天然氣處理和輸送系統中的精密設備具有至關重要的作用。

含有固體顆粒和液滴的氣體進入氣液聚結器進料布氣腔，氣體首先撞擊在支撐濾芯的支撐管上，較大的固液顆粒被初步分離，并在重力的作用下沉降到容器底部。

接著氣體從外向里通過過濾聚結濾芯，固體顆粒被過濾介質截留，液體顆粒則因過濾介質聚結功能而在濾芯的內表面逐漸聚結長大。

當液滴到達一定尺寸時會因氣流的沖擊作用從內表面脫落出來而進入濾芯內部流道而后進入匯流出料腔。在匯流出料腔時，較大的液珠依靠重力沉降分離出來，此外，在匯流出料腔處，還設有分離元件，它能有效的捕集液滴，以防止出口液滴的被夾帶，進一步提高分離效果。

最后潔凈的氣體流出過濾分離器。

隨著燃氣通過量的增加，沉積在濾芯上的顆粒會引起燃氣過濾器壓差的增加，將壓差上升到規定值時，說明濾芯已經被嚴重堵塞，需應該及時更換濾芯，過濾分離器起始壓差不高于20Kpa，更換壓差不高于100 Kpa。

技術參數

分離精度:20-0.01μm

分離效率:95.00%-100%

初始壓降:1.0-30Kpa

適用工況壓力:0.1-45.0 Mpa

適用工況溫度:-75-270 ℃

性能優勢

參考制造規范：GB150、ASME

殼體材質：碳鋼、SS304、SS316、SS316L

濾芯材質：玻璃纖維、聚酯纖維、不銹鋼網等

最高過濾精度：0.1um/液滴>98%wt

最高工作壓力：3.0Mpa(高于可特殊定制)

適用于溫度、流量、壓力波動大的惡劣工況條件

可以根據客戶要求進行特殊設計

應用行業

1、化學注入的氣體過濾分離，保護后段儀器、儀表設備；

2、天然氣、空氣、氮氣等氣體分離液滴，保護壓縮機和渦輪機；

3、去除油脂、液滴、腐蝕產物及氣體中的其它污染物；

4、減少氣體純化單元的溶液損失；

5、保護氣體流量計，確保正確指示流量；

6、清潔燃料氣，保護燃燒裝置；

7、清潔干燥氣體，保護催化劑、干燥劑和吸附劑等。
